Banc de mesure carrosserie : chiffrer une caisse

Un banc de mesure carrosserie relève la position de points de référence situés sous la caisse et la compare aux cotes d’origine du constructeur. Le relevé chiffre la déformation en millimètres, en trois dimensions. C’est ce document, et non l’aspect extérieur du véhicule, qui décide de la suite de la réparation.

L’œil d’un carrossier expérimenté détecte une caisse faussée. Il ne dit pas de combien, ni dans quelle direction, ni si la déformation touche la zone de fixation du train avant ou une simple traverse esthétique. La mesure répond à ces trois questions, chiffres à l’appui.

Pourquoi une structure déformée se mesure au lieu de s’estimer

Une carrosserie moderne est une structure calculée. Longerons, brancards, traverses et planchers forment un ensemble dont la géométrie conditionne la tenue de route, le comportement en cas de nouveau choc, et la position des trains roulants. Une déformation de quelques millimètres sur un point d’ancrage de berceau se traduit par une usure anormale des pneus et par un véhicule qui tire, longtemps après une réparation jugée réussie.

Les zones de déformation programmée compliquent encore la lecture. Ces parties de structure sont conçues pour se plier et absorber l’énergie, ce qui protège les occupants mais rend l’apparence trompeuse : un pare-chocs à peine marqué peut masquer un longeron qui a travaillé, et une aile spectaculairement froissée peut ne rien avoir touché de structurel. Seul un relevé sur les points de référence tranche.

La mesure repose sur des capteurs, et cette technologie ne sort pas du monde automobile. Les bancs électroniques empruntent leurs principes de détection sans contact aux équipementiers industriels comme ifm, qui fournissent aux constructeurs de machines les capteurs de distance chargés de mesurer une position à quelques dixièmes de millimètre près, en continu et en environnement d’atelier. Un banc de carrosserie applique cette métrologie à un objet de deux tonnes.

Marbre, banc de mesure, châssimétrie : le vocabulaire

Trois mots circulent dans les devis et désignent des choses différentes.

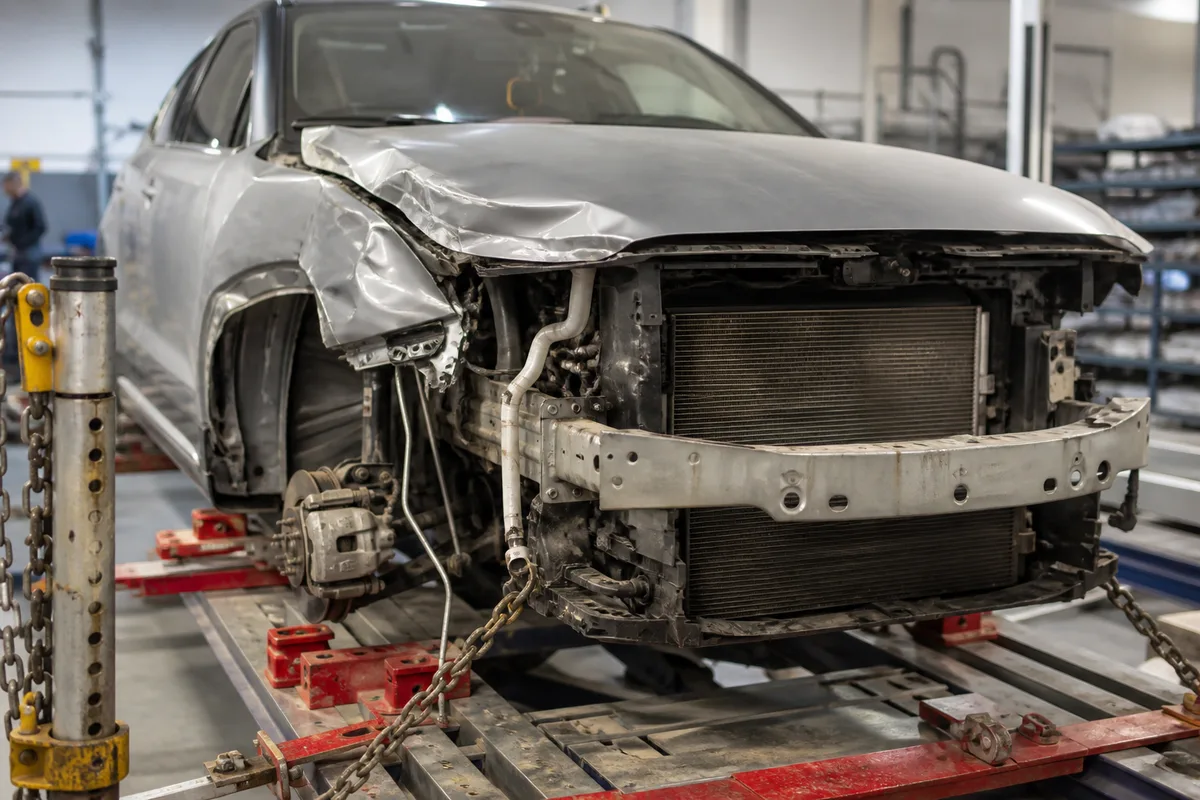

Le marbre est le bâti mécanique. Le véhicule y est bridé par les rebords de brancard, à l’aide de mâchoires, et des colonnes de tirage hydrauliques permettent d’exercer des efforts contrôlés pour ramener la structure vers sa forme d’origine. Sans ce bridage, aucun tirage n’est possible : la caisse suivrait l’effort au lieu de se déformer localement.

La châssimétrie désigne l’opération de mesure de la géométrie du châssis. Elle se pratique avec des piges mécaniques, système ancien mais encore efficace, ou avec un système électronique. Les piges se règlent aux cotes constructeur et se positionnent sous la caisse : un décalage visible entre deux piges signale immédiatement l’écart. La lecture reste manuelle, l’opérateur note ce qu’il voit.

Le banc de mesure électronique automatise ce relevé. Selon les systèmes, des cibles fixées sur des supports sont observées par des caméras, ou une tête mobile relève successivement chaque point de référence. Le logiciel compare ensuite chaque position à la base de données du modèle et édite un rapport avec les écarts en longueur, largeur et hauteur. L’affichage descend au dixième de millimètre, ce qui ne signifie pas que la tolérance de réparation soit à ce niveau : elle reste fixée par le constructeur, généralement en millimètres.

Les points de référence, base de tout le raisonnement

Chaque constructeur publie, pour chaque modèle, une fiche de cotes qui décrit la position exacte de trous, d’axes et de plans situés sous le véhicule. Ces points servent au montage en usine, puis à la réparation. Ils sont choisis dans des zones réputées stables et accessibles : ancrages de berceau, points de fixation de suspension, trous de positionnement du plancher.

Le principe de la mesure tient en trois étapes :

• installer le véhicule sur le banc et le brider sans contrainte parasite ;

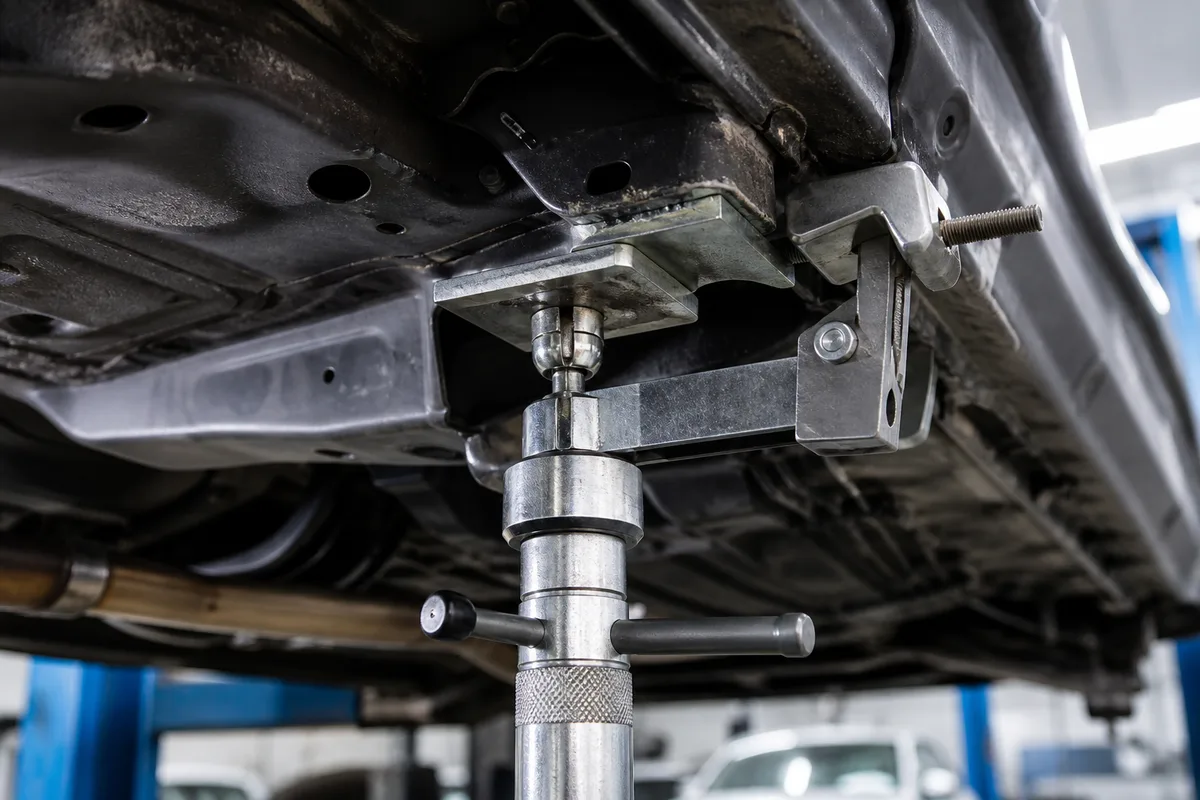

• positionner les supports de mesure sur les points de référence désignés par la fiche ;
• comparer chaque distance relevée à la valeur théorique du modèle.

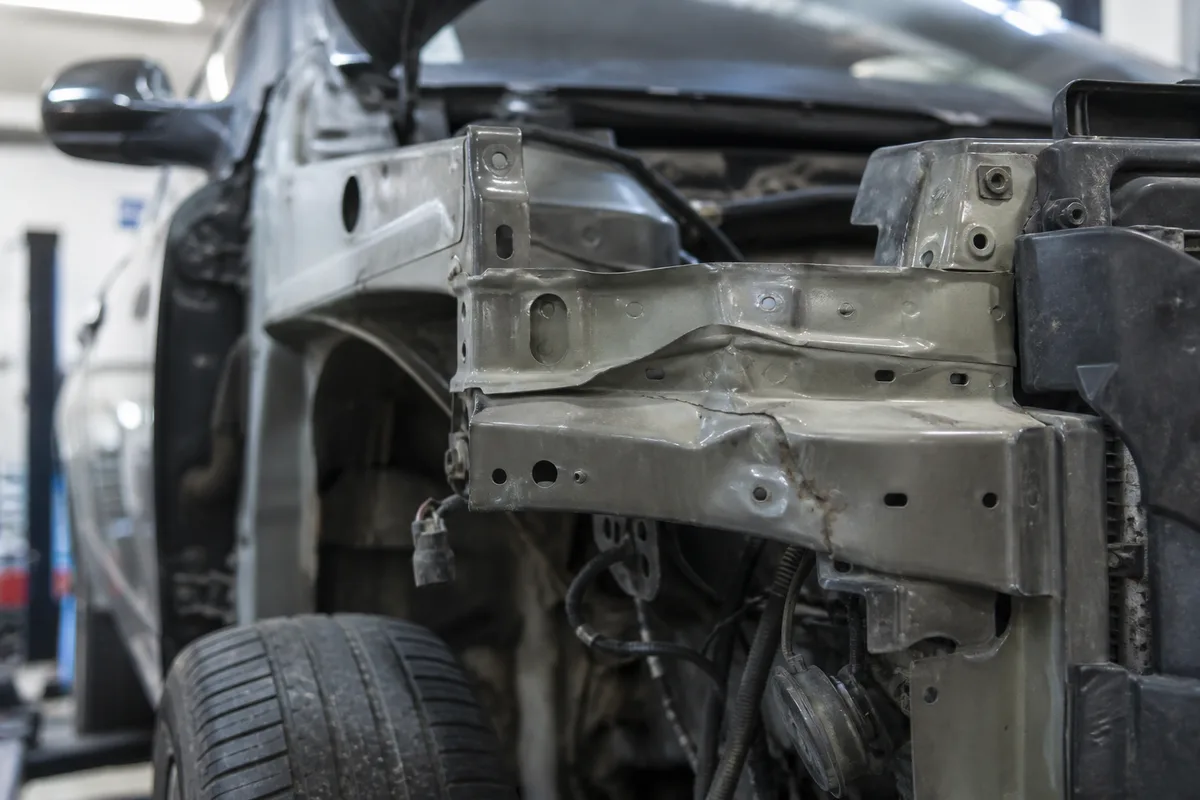

L’écart obtenu se lit dans trois directions : longitudinale, transversale et verticale. Un choc avant appuyé raccourcit souvent le longeron dans la direction longitudinale tout en le déviant latéralement, ce qui se traduit par deux écarts simultanés. Cette lecture en trois dimensions distingue une caisse simplement enfoncée d’une caisse vrillée, cas nettement plus lourd.

La base de données du système fait donc partie de l’équipement au même titre que la mécanique. Un banc dont les fiches ne couvrent pas un modèle récent ne peut pas mesurer ce véhicule, et c’est un point que peu de propriétaires pensent à vérifier au moment de choisir un atelier de carrosserie.

Le déroulement d’un contrôle en atelier

La séquence varie peu d’un atelier à l’autre. Le véhicule est d’abord démonté partiellement : pare-chocs, optiques, parfois roues et éléments de protection sous caisse, afin de dégager les points de mesure. Le levage suit, puis le bridage sur les rebords de brancard, opération qui demande un contrôle attentif car un bridage de travers fausse toutes les mesures suivantes.

Le premier relevé, dit relevé d’entrée, documente l’état réel avant intervention. C’est la pièce maîtresse du dossier : il fixe l’ampleur du dommage à un instant précis, avant que le moindre effort de tirage n’ait modifié quoi que ce soit. Ce document accompagne utilement les démarches décrites pour déclarer un sinistre de carrosserie.

Vient le tirage sur banc, quand il est décidé. Les colonnes hydrauliques exercent des efforts progressifs, dans des directions calculées, avec des mesures intermédiaires régulières. Le carrossier travaille par petites étapes plutôt qu’en un seul effort, car l’acier revient partiellement en arrière après relâchement, phénomène de retour élastique qu’il faut anticiper en tirant légèrement au-delà de la cote visée.

Un relevé de sortie clôt l’opération et prouve le retour dans les tolérances. Un atelier qui remet ce document a fait ce qu’il annonce ; un atelier qui n’en produit aucun demande à être cru sur parole.

Lire un relevé : ce que les écarts décident

Un rapport de mesure se lit point par point, avec l’écart relevé face à la tolérance admise. Trois familles de situations en découlent.

Les écarts dans la tolérance concernent une structure saine, éventuellement marquée en surface. La réparation se limite alors à la tôle extérieure et à la peinture, avec les étapes détaillées dans le déroulé d’une remise en état de peinture. Aucun tirage n’est justifié.

Les écarts modérés hors tolérance relèvent du tirage sur banc, avec ou sans remplacement d’éléments boulonnés. Le coût grimpe, parce que le temps de banc s’ajoute au reste, mais le véhicule retrouve ses cotes.

Les écarts importants, notamment sur les zones d’ancrage de suspension ou sur un plancher vrillé, posent la question du remplacement d’éléments soudés, voire de l’arrêt de la réparation. Un longeron sectionné et resoudé selon la méthode du constructeur reste possible, à condition de respecter les procédures d’assemblage et les aciers à très haute limite d’élasticité, qui ne se réparent pas comme un acier ordinaire.

Une déformation légère et purement esthétique relève d’ailleurs d’un tout autre traitement. Un enfoncement de tôle sans pli marqué, sans peinture endommagée et sans incidence structurelle se corrige souvent par les techniques présentées dans le panorama des façons de débosseler une voiture, sans passage sur banc ni peinture. La mesure sert précisément à distinguer ces deux mondes.

Réparable, économiquement irréparable, ou retiré de la circulation

La décision finale ne relève pas seulement de la technique. En France, les véhicules endommagés font l’objet d’une procédure encadrée par les articles L327-1 et suivants du code de la route, dont les modalités pour les voitures particulières ont été fixées par l’arrêté du 29 avril 2009. L’expert automobile y joue un rôle central.

Le classement en véhicule économiquement irréparable intervient quand le montant estimé des réparations dépasse la valeur du véhicule à la date du sinistre. Cette notion est financière, pas technique : une voiture ancienne parfaitement réparable tombe dans cette catégorie dès que sa cote est basse. Le propriétaire conserve alors le choix entre la cession du véhicule à l’assureur et la conservation de l’épave, avec les conséquences administratives correspondantes.

La situation change lorsque l’expert estime que le véhicule présente un danger pour la sécurité. Le retrait de la circulation s’impose, indépendamment du coût des réparations, et la remise en route suppose un contrôle spécifique. La mesure de caisse pèse ici de tout son poids, puisqu’elle documente objectivement l’état de la structure.

Ce que le rapport de mesure vous apporte concrètement

Demander le relevé d’entrée et le relevé de sortie coûte une phrase au moment du devis. Ces deux documents servent trois fois : ils justifient le montant demandé, ils prouvent le retour dans les tolérances, et ils accompagnent le véhicule à la revente, où un historique documenté vaut mieux qu’un dossier vide.

Trois questions suffisent à évaluer un atelier sur ce point : quel système de mesure est utilisé, la base de données couvre-t-elle le modèle concerné, et le rapport sera-t-il remis avec la facture. Les réponses distinguent rapidement l’atelier équipé de celui qui sous-traite ou qui travaille au jugé.

Prochaine étape : après un choc appuyé, demandez un contrôle de géométrie de caisse avant toute commande de pièces. Une pièce neuve montée sur une structure faussée se déforme à son tour, et le montage révèle le problème trop tard.
